槽式电缆桥架你了解多少？

大家都知道 电缆桥架品种繁多，在此特就槽式电缆桥架做一介绍。

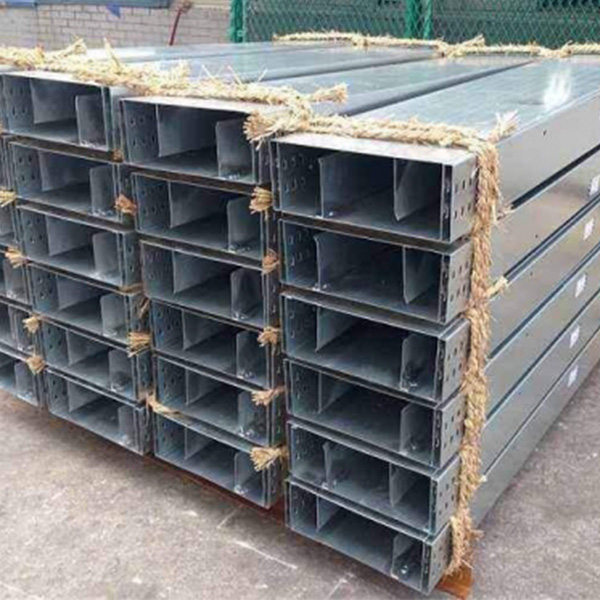

 槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。 　

 槽式电缆桥架可以用于全封闭型电缆敷设。它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重

腐蚀环境中电缆的防护都有较好效果。 　　

槽式电缆桥架产品的选用要点： 　　

1、槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

2、电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。

3、在工程防火要求较高的场所，不宜采用铝合金电缆桥架。

4、槽式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取百分之40～50，控制电缆可取百分之50～70，且宜预留百分之10～25工程发展裕量。

5、在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。

6、各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

7、在选择槽式电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆小允许弯曲半径。

8、对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。

9、几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。

10、槽式电缆桥架的直通单件标准长度可为2、3、4、6m。

玻璃钢桥架安装相关规定

 玻璃钢桥架安装应符合以下规定：

 1. 直线段玻璃钢桥架长度超过30m，铝合金或玻钢制桥架长度超过15m时，设有伸缩节玻璃钢桥架跨越建筑变形缝处设置补偿装置；

2．玻璃钢桥架应在桥架接头两端0.5m处、每间距1.5～3m处、转弯处、垂直桥架每隔1.5米处这些地方分别设置吊架或支架；

3. 吊架和支架安装保持垂直、整齐、牢固、无歪斜现象；

 4. 桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；

 5. 缆桥架应敷设在易燃易爆气体管道和热力管道的下方；

6. 金属桥架及其支架全长应不少于2处接地或接零。

7. 金属桥架间连接片两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓，并且连接片两端跨接不小于4mm2的铜芯接地线；

 8. 桥架安装时：桥架左右偏差不大于50mm；桥架水平度每米偏差不应大于2mm；桥架垂直度偏差不应大于3mm
