如何确定电缆桥架的安装位置

2022-09-20 16:21:45

次

在电缆桥架的生产方面有很多的技术要求和维护方法，认真的检查和安装才是工作效率的提高。

(1)电缆桥架：分别统计出各种型号规格电缆桥架的全长,除一该电缆桥架的标准长度,得出电缆桥架的数量外,再增加百分之1－2的余量。

(2)立柱：如采用统一规格的立柱,可用电缆桥架全长除以平均立柱间距,得出立柱数,再增加百分之2～4余量。如立柱规格不一,则需分别统计。

(3)托臂：电缆桥架全长除以托臂平均间距,再增加百分之1～2余量，ji为总需量。

(4)其它部件：按其主体数乘以一定比例(视总厂而定)求得其总数。

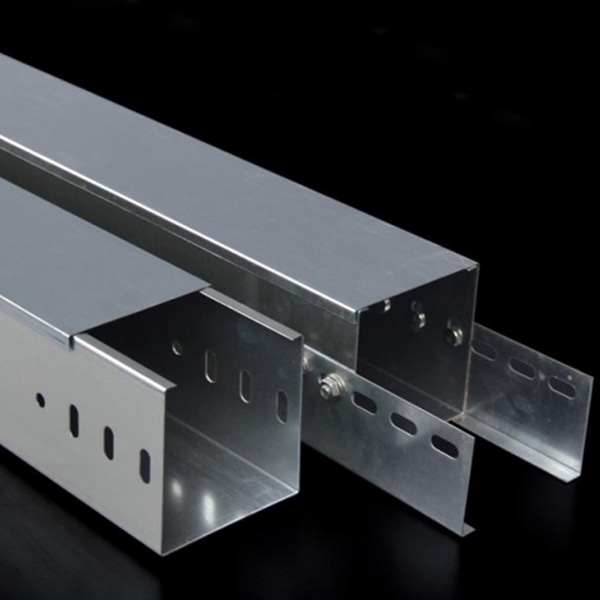

如何确定电缆桥架的安装位置

电缆桥架的安装位置如何确定？

1、槽式电缆桥架应在具有腐蚀性液体管道上方。

如何确定电缆桥架的安装位置

2、槽式电缆桥架应在热力管道下方。

3、易燃易爆气体比空气重时，应在管道上方。

4、易燃易爆气体比空气轻时，应在管道下方。

5、槽式电缆桥架与管道之间距离见相关标准。

6、综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。

9、墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000 规范11.0.2 条的规定。　　

10、槽式电缆桥架水平敷设时，宜按荷载曲线选取跨距进行支撑，跨距一般为1.5～3.0m。垂直敷设时，其固定间距不宜大于2m。
