槽式电缆桥架应用不当会有哪些弊端?

2021-11-23 14:31:47

今天为大家介绍的内容是——槽式电缆桥架应用不当会有哪些弊端?

槽式电缆桥架的优点不必多说,相信大家看到槽式桥架外观就能基本判断出其优点。密封性的良好、不锈钢材质、封闭式盖板决定了它对恶劣环境的承受能力;尺寸偏小、做工精细决定了它的铺设结果会十分美观、整洁。

槽式桥架,由于其主要功能在于防水、防潮、耐酸碱、耐热,所以它的制作基本属于全封闭,而全封闭的设计带来的主要缺点便是散热能力差。那么基于散热能力差,就应当考虑到这个缺点,而在选择使用环境时,尽量去避免。那就应当谈谈电缆桥架所要铺设的电缆种类了。

电缆输电、通讯过程中都会产生不同的热量,也就是我们常说的线损。这个热量根据不同的电缆种类所产生的热量是不同的。

动力电缆产生热量加大,例如:各个设备的电源电缆、各个电机的动力电缆、加热系统的电源电缆,设备、电机的功率越大,电缆产生的热量也越大。如果槽式电缆中必须要铺设动力电缆,那么建议所铺设的电缆在4平方规格以下,线槽内铺设的动力电缆尽量控制在线槽空间的三分之一以内,便于散热和维修。

如果是通讯电缆、控制电缆,由于其产生热量很少,所以在铺设时可以随心所欲,但总体上不要占用线槽三分之一空间以上,不能超过二分之一。

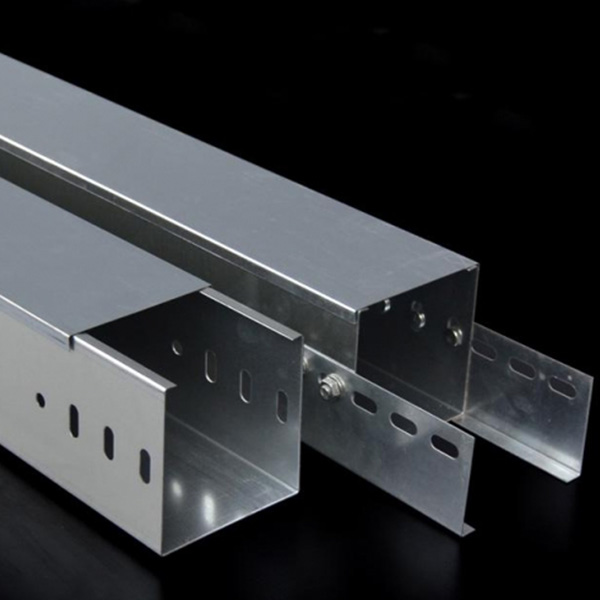

槽式电缆桥架应用不当会有哪些弊端?

使用电缆桥架时应注意的内容:

1、电缆桥架规划的人员应自己了解规格,以确保电缆占用的体积符合要求,一般百分之40更好。尽量不要超过常规密度,以免加速电缆绝缘老化,否则需求会增加电缆和增加投资。

2、桥上的电缆和电线不能放在同一个槽里。原因:两种导线的允许温度不同,导线的绝缘层比较薄,容易被电缆拉断。电线的机械强度不好,所以干脆把电缆弄断。

3、不同类型的电缆不应敷设在同一线槽内,主要是因为工作温度不一致,如VV系列65度和YJY系列90度。如果敷设在同一线槽内,耐低温电缆会加速绝缘老化。

4、线槽内敷设的电缆容量应根据同一线槽内的电缆数量、敷设环境温度等进行考虑。一般来说,电缆的额外容量应考虑在60%至80%之间,而塑料线槽由于散热不佳,可考虑在50%至70%之间。

5、由于其特殊的结构,防火材质桥架的内部空间比一般的桥梁框架要小,所以在选择时要注意电缆的占地面积比。由于散热条件差,电缆负载流量可视为额外电缆负载流量的40%至60%。恒重比一般的桥重。规划固定支吊架时,不能设定钢桥规划中规定的距离,但应增加密度。根据规划的桥架的大小,建议选择1-1.5米的距离。
