选用槽式电缆桥架的具体要求是什么?

2021-11-09 13:17:30

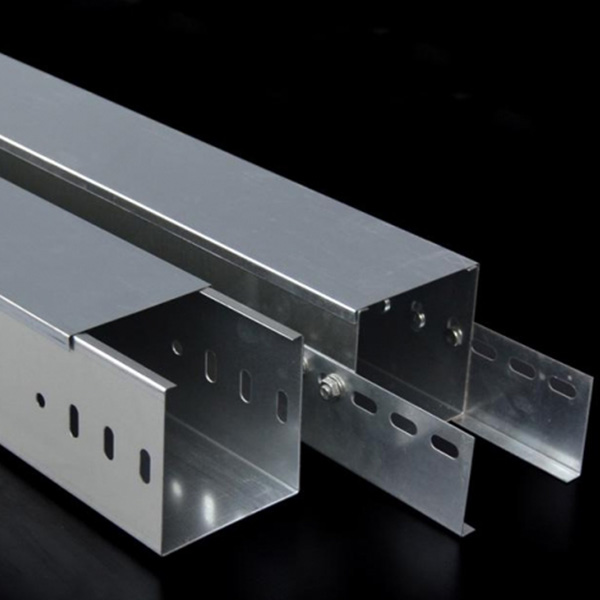

大部分的人们或许不是太了解,其实,槽式电缆桥架是一种全封闭型电缆桥架。它一般适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。这对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有非常好的效果。槽式桥架是由梯架的直线段、弯通、组件以及臂式支架、吊架等构成具有密接支承电缆的刚性结构系统之全称,桥架端部之间连接电阻应不大于0.00032欧姆,接地孔应清除绝缘涂层。

槽式电缆桥架综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距,不宜与下列管道平行敷设,当无法避免时,电缆桥架的位置应符合下列规定,或采取相应防护措施。

槽式电缆桥架在桥架及其支吊架表面涂刷防火涂层等措施,其整体耐火性能应满足国家有关规范或标准的要求,对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

选用槽式电缆桥架的具体要求是什么?

1、槽式电缆桥架及其支吊架使用在有腐蚀性环境中,应采用耐腐蚀的刚性材料制造,或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。

选用槽式电缆桥架的具体要求是什么?

2、电缆桥架在有防火要求的区段内,可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施,其整体耐火性能应满足国家有关规范或标准的要求。

3、在工程防火要求较高的场所,不宜采用铝合金材质的电缆桥架。

4、槽式电缆桥架宽度和高度的选择应符合填充率的要求,电缆的梯架和托盘内的填充率在一般情况下,电力电缆可取40%~50%,控制电缆可取50%~70%,且宜预留10%~25%工程发展裕量。

5、在选择电缆桥架的荷载等级时,电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载,如果电缆桥架的支吊架的实际跨距不等于2m 时,则工作均布荷载应满足要求。

6、各种组件及支吊架在满足相应荷载的条件下,其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

7、在选择槽式电缆桥架的弯通或引上、引下装置时,不应小于电缆桥架内电缆至小允许弯曲半径。

8、对于跨距大于6m 的钢制材质电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金材质的电缆桥架,应按工程条件进行强度、刚度及稳定性的计算或试验验证。

9、几组电缆桥架在同一高度平行敷设时,各相邻电缆桥架之间应考虑维护、检修距离。

10、槽式电缆桥架的直通单件标准长度可为2、3、4、6m。
