喷塑电缆桥架厂家讲解桥架选用要点

2023-06-16 16:05:01

次

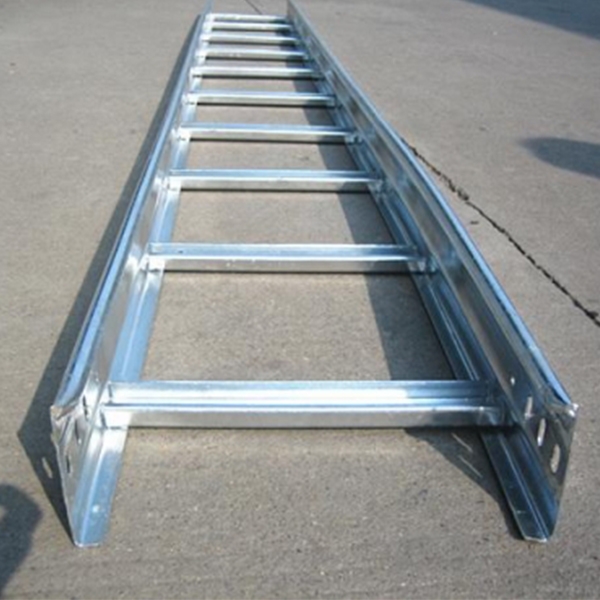

其实梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用zui小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。

（1)电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

（2)电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。

（3)在选择电缆梯架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。

（4)各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

选用梯式电缆桥架时要注意什么？

喷塑电缆桥架厂家讲解桥架选用要点

（5)在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆至小允许弯曲半径。

（6)对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金的电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。

（7)在工程防火要求较高的场所，不宜采用铝合金的电缆桥架。

（8)电缆梯架宽度和高度的选择应符合填充率的要求。

以上就是喷塑电缆桥架厂家讲解的产品选用要点，希望对大家有所帮助。
