众所周知电缆桥架系指电缆梯架、电缆托盘及金属线槽。吊装金属线槽主要用于室内灯具安装时使用。热浸锌电缆桥架生产厂家为您介绍施工时按已批准的设计进行,一般要求如下几个方面:
(1)在室内采用电缆桥架布线时,其电缆不应有黄麻或其他易延燃材料外护层。
(2)在有腐蚀或特别潮湿的场所采用电缆桥架布线时,应根据腐蚀介质的不同采取相应的防护措施,并宜选用塑料护套电缆。
(3)电缆桥架(托盘)水平安装时的距地高度一般不宜低于2.50m,垂直安装时距地1.80m以下部分应加金属盖板保护,但敷设在电气专用房间(如配电室,电气竖井、技术层等)内时除外。
(4)电缆桥架水平安装时,宜按荷载曲线选取佳跨距进行支撑,跨距一般为1.5~3m。垂直敷设时,其固定点间距不宜大于2m。
(5)几组电缆桥架在同一高度平行安装时,各相邻电缆桥架间应考虑维护、检修距离。
(6)在电缆桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%。
(7)电缆桥架与各种管道平行或交叉时,其小净距应符合表DQ4-1的规定。
(8)电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,否则应采取防腐、隔热措施。
(9)电缆桥架内的电缆应在下列部位进行固定。垂直敷设时,电缆的上端及每隔1.50~2m处。水平敷设时,电缆的首、尾两端、转弯及每隔5~10m处。

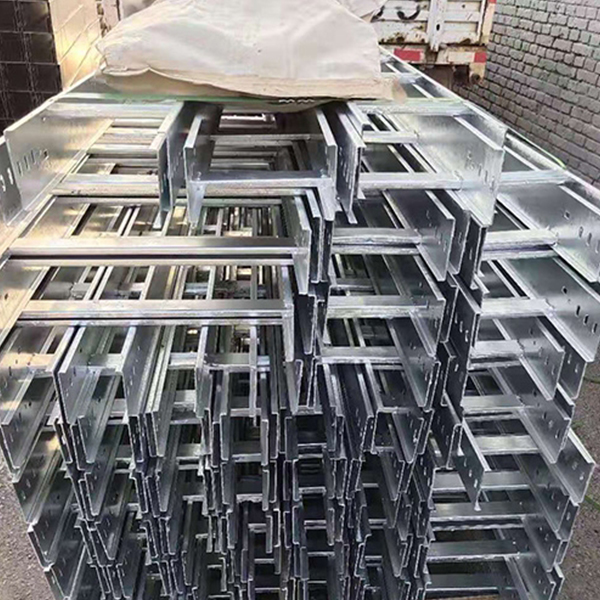

热浸锌梯式桥架、线槽及其支吊架使用在有腐蚀性环境中,应采用耐腐蚀的刚性材料制造.或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。对耐腐蚀性能要求较高或要求洁净的场所,宜选用铝合金电缆桥架。
电缆桥架在有防火要求的区段内,可在电缆梯架,托盘内添加具有耐火或难燃性能的板,网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施。其整体耐火性能应满足国家有关规范或标准的要求。在工程防火要求较高的场所.不宜采用铝合金电缆桥架。
热浸锌梯式桥架水平敷设时离地高度一般不小于2.5m,垂直敷设时离地1.8m以下部分应采用金属盖板保护,电气专用房间敷设时除外。电缆桥架应水平敷设在设备夹层内或2.5m以下的主干道上,并采取保护接地措施。
需要屏蔽电磁干扰的电缆线路.或有防护外部影n向如户外日照,油,腐蚀性液体、易燃粉尘等环境要求时.应选用无孔托盘式电缆桥架。
