大跨距电缆桥架的安装要求有哪些?

2021-06-04 10:07:35

河北德贤金属制品有限公司给大家整理了以下关于电缆桥架的安装要求,希望能帮助到你。

 1大跨距电缆桥架从外部进入建筑物时,桥架向外的坡度不得小于1/100。

2电缆桥架与电气设备交叉时,其净距不得小于0.5毫米

3两组电缆桥架平行敷设在同一高度时,它们之间的净距不应小于0.6m

4在平行图上画出桥梁的路线,并标明桥梁的起点、终点、转折点、分支点、吊点的坐标或定位尺寸和标高。如果能画出桥梁铺设的轴测图,材料统计会更准确。直线段:标明全长、桥层数、标高、型号和规格。转向点和分支点:标明所用转向盘的型号和规格。吊装剖面:标明标高变化,也可用局部详图或剖面图表示。

5桥梁的支承点,如立柱、支架或非标准支承、框架间距、安装方式、型号规格、标高等,可在平面上列出,也可在不同的断面、单线图或详图上标出。

6电缆引入的位置和方法。一般来说,大量的电缆可以用垂直弯板和垂直引上引下,少量的电缆可以用导板或引管引下,并注明引下方法。

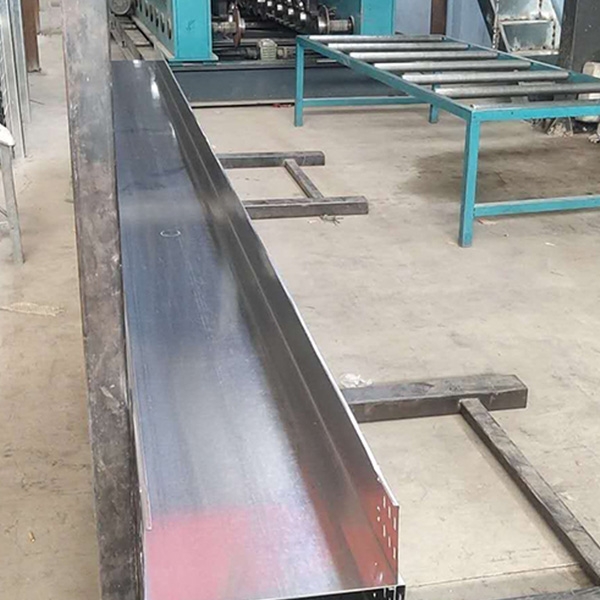

大跨距电缆桥架的安装要求有哪些?

7.电缆桥架容易高出地面2.2米以上。托盘顶部到天花板或其他障碍物的距离不应小于0.3米,托盘宽度不应小于0.1米,托盘内横截面的填充率不应超过百分之50。

8电缆垂直敷设在电缆槽内时,电缆槽的支架应固定在电缆上端,间距1.5m,水平敷设时,电缆应固定在头、尾、转弯处,间距3-5m。

9在吊顶内设置时,槽盖开口面的垂直间隙应保持在80毫米,槽段的利用率不应超过百分之50。

10.敷设在线槽上的电缆不得捆绑,槽内电缆应平直,尽量不交叉。电缆不应溢出线槽,应在电缆进出线槽的角落处捆绑固定。垂直线槽内敷设的电缆应每隔1.5m固定在电缆支架上..

11在水平、垂直桥架和垂直线槽内敷设电线时,应捆绑电缆。应捆扎24对电缆,并根据电缆类型、电缆直径和电缆芯数捆扎25对及以上的主干电缆、光缆和其他类型的电缆。绑扎间距不应超过1.5米,扣间距应均匀,松紧适度。

12桥梁水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑结构上的间距应小于2m。
