桥架有很多种，在我们的生活中经常被用作建筑产品。大跨距桥架就是其中之一。而且可以独立竖立附着在各种建筑物和管廊支架上，具有结构简单、外形美观、配置简单、维护方便等特点。

大跨距电缆桥架是一种较一般电缆桥架的支撑跨度大，且由于结构上设计精巧，因而又比一般电缆桥架具有承载能力大等特点的桥架，所以它不仅适用于炼油、化工、纺织、机械、冶金、电力、电视、广播等工矿企事业的室内外电缆架空的敷设，也可作为地下的工事，例如：地铁、人防工程的电缆沟和电缆隧道内支架。

大跨距电缆桥架共包括大跨距的梯级、托盘、槽式、重载荷梯架、直角三通、多节三通、直角四通，以及相应型号的连接件，盖板和支柱。

大跨距电缆桥架备有盖板，需要配盖板时在订货时说明，或按盖板型号订货。

大跨距电缆桥架表面处理分塑料喷塑、镀锌，或烤漆等处理。在腐蚀性环境中，可选用经过塑料喷涂处理的桥架，在一般大气防腐环境中可选用镀锌处理的桥架。

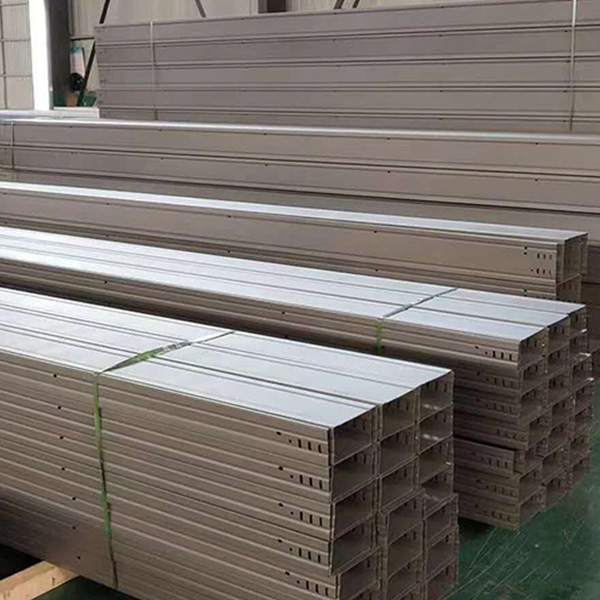

德贤为您讲解大跨距电缆桥架的相关知识

大跨距桥架起备注意事项：

桥架高度：高度为50、100时每端各6只联接孔，高度为150、200时每端各12只联接孔。

支撑距离：支撑距离应小于等于载荷曲线容许载荷和支撑跨距。

桥架宽度：挑选电缆桥架的宽度时，应留有必定的备用空位，以便为往后增加电缆用。

离隔敷设：当电力电缆和控制电缆较少时，可以在同一电缆桥架起备，但中心须用隔板将电力电缆和控制电缆离隔敷设。

电缆固定：汇线桥架水平敷设时，大跨距电缆桥架之间的联接应尽量设置在跨距1/4处。水平走向的电缆每隔2米左右固定一下，笔直走向的电缆每隔1.5米左右固定一下。
