带大家了解一下电缆桥架的布线规则！

2020-11-30 14:02:30

次

随着时代的发展，桥架被大家广泛使用，但相信大家都不太了解桥架的布线规则。接下来我们公司为大家介绍一下！

当桥架用于室内布线时，电缆不应有黄麻或其他易燃材料作为外护套。不锈钢桥架水平安装时，应根据支撑荷载曲线选择合适的跨度，一般为1.5 ~ 3m。垂直敷设时，固定点之间的距离不得超过2m。

电缆桥架用于腐蚀性或特别潮湿的场所布线时，应根据不同的腐蚀介质采取相应的保护措施，并应适当选用塑料护套电缆。

当几组电缆桥架平行安装在同一高度时，应考虑相邻电缆桥架之间的维护和检修距离。

电缆可以无间距地敷设在电缆桥机架上。桥架横截面电缆填充率：电力电缆不应超过百分之40;控制电缆不应大于50。

电缆桥架(托盘)水平安装高度一般不应小于2.50米，垂直安装距离地面1.80米以下部分应加金属盖板保护，但敷设在电气专用房间(如配电室、电气竖井、技术层等)内时除外。

电缆桥架不应安装在腐蚀性气体管道和热力管道上方和腐蚀性液体管道下方，否则应采取防腐和隔热措施。

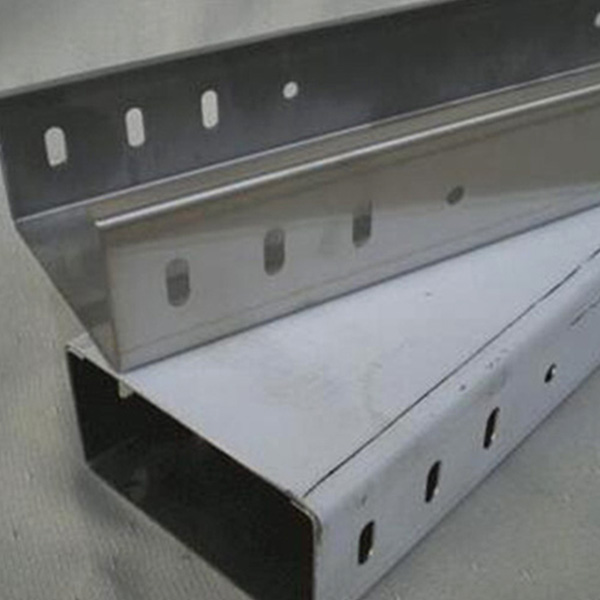

带大家了解一下电缆桥架的布线规则！

下列不同电压、不同用途的电缆不应敷设在同一层桥架上：

应急照明和其他照明用电缆。

lkV以上和1kV以下的电缆。

双向电力电缆，用于向同一路径的主负载供电。

强弱电电缆。如果因情况需要安装在同一层桥机架上，应使用隔板隔开。

电缆桥架与各种管道平行或交叉时，净距应符合表DQ4-1的规定。

电缆桥框架穿过防火墙和防火楼层时，应采取防火隔离措施。

电缆桥架中的电缆应在头端、尾端、转弯处，每隔50m，无编号、型号、起止点等。

电缆桥架电缆应固定在下列部位。垂直敷设时，电缆的上端和每隔1.50 ~ 2m。水平敷设时电缆的首、尾两端、转弯及每隔5～10m处。
